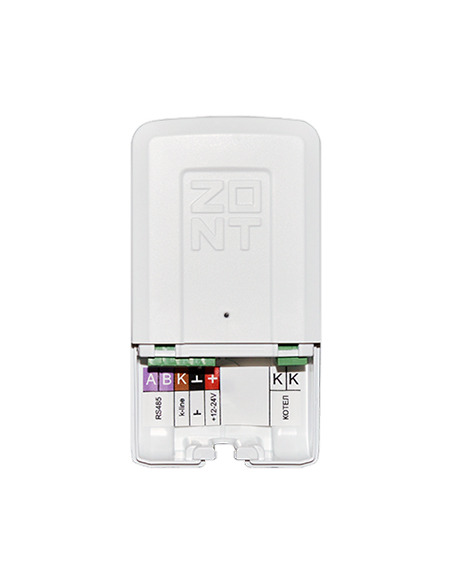

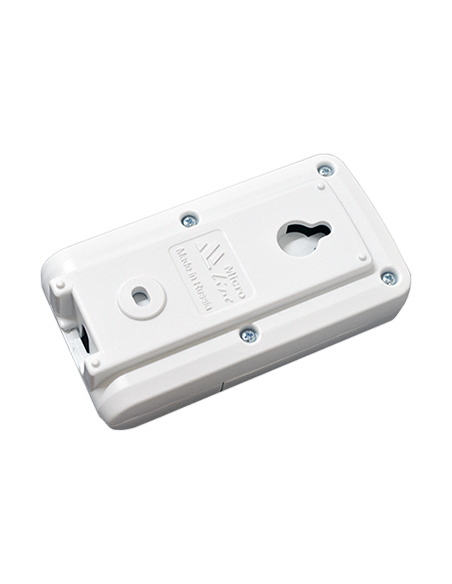

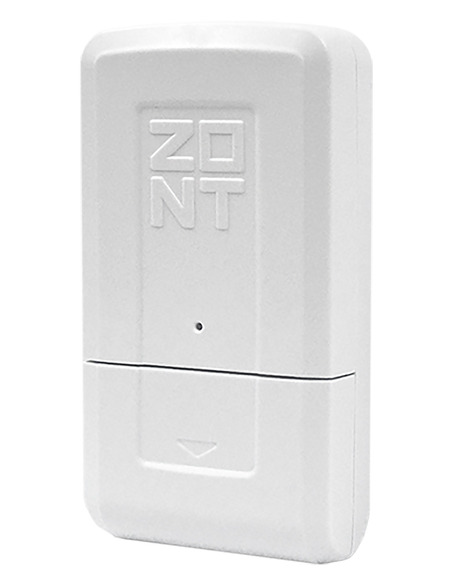

Универсальный адаптер цифровых шин ZONT (ECO)

Универсальный адаптер цифровых шин предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Wolf, Daesung* – проверить наличие шины в конкретной модели котла можно в Совместимости котлов с ZONT.

*Протокол цифровой шины котлов Daesung заводской прошивкой Адаптера не поддерживается, необходимо обновить прошивку Адаптера дистанционно через обращение в техподдержку. Для обновления Адаптер должен быть подключен к прибору ZONT серии PRO или NEW через интерфейс RS-485. Адаптеры обновляются строго по одному, одновременное обновление нескольких Адаптеров невозможно.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:
с котла считываются технические параметры его работы и сервисные установки;
на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:
фактическая температура теплоносителя;
фактическая температура ГВС;
сервисные значения диапазона работы котла на Отопление и ГВС;
фактический уровень модуляции горелки;
фактической значение давления теплоносителя;
температура обратного потока;
заданные значения температур теплоносителя и ГВС;
признаки работы котла на отопление и ГВС.
При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности универсального адаптера:
Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1000+ PRO.V2, Н1500+ PRO, Н2000+ PRO, Н2000+ PRO.V2)
для управления несколькими котлами;
Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса ZONT

При использовании адаптера с отопительными приборами ZONT:
— вы уверены в работоспособности своего котла;
— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
— вы экономите на энергоносителях от 35%!

Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина).

Подходит к устройствам:
ZONT SMART NEW
ZONT H-1V NEW
ZONT SMART 2.0
ZONT H-1V.02
ZONT H700+ PRO
ZONT H1000+ PRO
ZONT H1000+ PRO.V2
ZONT H1500+ PRO
ZONT H2000+ PRO
ZONT H2000+ PRO.V2
ZONT H1000+ (снят с производства)
ZONT H2000+ (снят с производства)

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

Отображение и контроль текущего состояния котла, его рабочих параметров

Отображение и контроль текущей и целевой температуры в помещении (теплоносителя)

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу

Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла

Внимание! При питании от резервного аккумулятора термостат котлом не управляет!

Оповещение владельца котла:
при отклонении текущей температуры от заданных режимом работы пороговых значений;
при аварии и неисправности котла;
при неисправности подключенных датчиков температуры.

Запись и хранение истории событий (за последние 3 месяца):
время работы котла и мониторинг измеряемых температур;
время появления аварий и ошибок в работе котла;
время пропадания и восстановления основного напряжения питания;
время входящих звонков и текст входящих смс сообщений;
дата обновления ПО и номер текущей версии ПО.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.

Адаптер подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.
