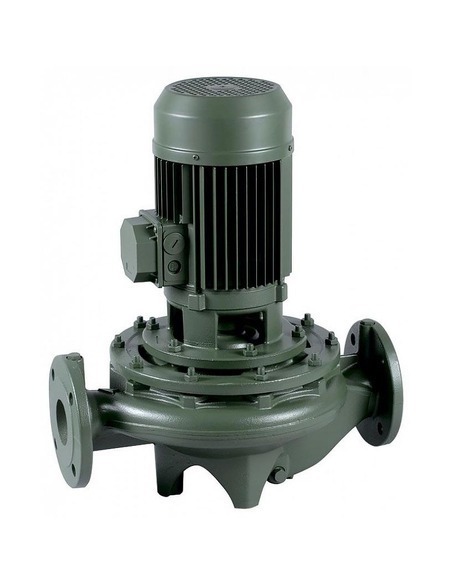

Насос циркуляционный DAB CP 50/3100 T

Циркуляционный насос DAB A 50/180 XT используется, главным образом, для циркуляции теплоносителя в системе отопления и является новой модификацией насосов серии VA. Он имеет более широкий диапазон по расходу и напору и, следовательно, имеет более широкую сферу применений: средние и большие загородные дома, небольшие производственные цеха. Насос DAB A 50/180 XT имеет три фиксированных скорости вращения с соответствующими гидравлическими характеристиками и потребляемой мощностью. Переключение происходит вручную путем перемещения рычажка на клеммной коробке насоса в соответствующее положение. Подшипники насоса смазываются перекачиваемой жидкостью. Новая технология с применением штампованной защитной оболочки ротора делает насос практически бесшумным.

Насос DAB A 50/180 XT имеет резьбовые патрубки. Для облегчения монтажа насоса в качестве принадлежностей предлагаются резьбовые присоединения (гайки - «американки»). Также насос имеет пробку для удаления воздуха на передней части насоса (процедура выпуска воздуха описана в руководстве по монтажу и эксплуатации поставляемой вместе с насосом).

Применение DAB A 50/180 XT:
Насос для циркуляции холодной или горячей воды в небольших гражданских и промышленных системах отопления и кондиционирования.

В трехфазных модификациях переключение скоростей осуществляется при помощи перемычек на выводах обмоток статора. Для трехфазных двигателей должен быть установлен пускатель на линии питания двигателя. Пускатель должен быть подключен к тепловой защите от перегрузки, встроенной в двигатель, чтобы защищать двигатель на всех скоростях.

Конструктивные характеристики DAB A 50/180 XT:
Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором. Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха. Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 2 скорости в трехфазной версии.

Технические характеристики DAB A 50/180 XT:
Рабочий диапазон: от 0,6 до 7,2 куб.м./ч
Максимальный напор: 5,9 метров.
Температура жидкости: от -10°C до +110°C
Напряжение питания: трехфазное 400 V / 50 Hz
Степень защиты: IP 44
Класс изоляции: F
Кабельный ввод: PG 11
Перекачиваемая жидкость: чистая, без твердых частиц и минеральных масел, не вязкая, химически нейтральная, близкая по характеристикам к воде (макс. содержание гликоля 30%)
Максимальное рабочее давление: 10 бар (1000 kPa).
Установка: с горизонтальным валом двигателя на подающей или обратной трубе, всасывающим патрубком как можно ближе к расширительному баку, выше максимального уровня котла и как можно дальше от отводов, поворотов и соединений, для предотвращения турбулентности воды и,как следствие, повышенного шума.
