Узлы нижнего подключения радиаторов

Узлы нижнего подключения радиаторов являются важным элементом системы отопления, обеспечивая подачу и отвод теплоносителя от радиаторов. Они могут быть выполнены в различных вариантах — прямых и угловых — и предназначены для работы как в однотрубных, так и в двухтрубных системах отопления. В этой статье мы рассмотрим, что такое узлы нижнего подключения, их типы и особенности, а также какие существуют различия между однотрубными и двухтрубными системами.

1. Что такое узлы нижнего подключения радиаторов?

Узел нижнего подключения радиатора — это конструктивное соединение, которое используется для подключения труб отопления к радиатору с подачей и отводом теплоносителя через нижнюю часть радиатора. Это подключение популярно благодаря своим эстетическим и функциональным преимуществам. Оно позволяет скрыть трубы, делая систему отопления более аккуратной и гармоничной, что особенно важно в помещениях с современным дизайном.

Узлы нижнего подключения могут быть выполнены в различных вариантах: прямые и угловые, в зависимости от конфигурации трубопроводной системы и расположения радиаторов. Они могут быть использованы как в однотрубных, так и в двухтрубных системах отопления.

2. Прямые и угловые узлы нижнего подключения

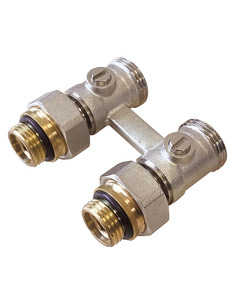

1. Прямые узлы нижнего подключения

Прямой узел подключения — это вариант, при котором трубы подают и отводят теплоноситель прямо внизу радиатора, без изменения направления. В таких узлах теплоноситель подаётся и отводится горизонтально, что подходит для прямолинейных разводок труб и установки радиаторов вдоль стен.

Преимущества прямых узлов:

Простота монтажа, особенно при наличии прямой разводки труб.

Подходит для установок, где трубы проходят в одной линии с радиатором.

Экономия пространства, так как трубы укладываются прямо по полу.

Недостатки прямых узлов:

Менее гибкие в плане монтажа, если требуется изменять направление трубопровода.

Могут занимать больше пространства, если система отопления имеет сложную разводку.

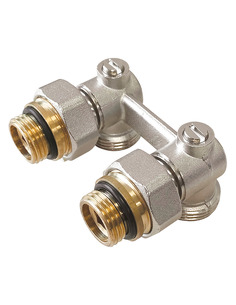

2. Угловые узлы нижнего подключения

Угловой узел подключения используется, когда необходимо подключить радиатор к системе отопления под углом. Это идеальный вариант, когда трубы разводятся от радиатора под углом 90 градусов. Угловые узлы часто применяются в ситуациях, когда монтаж требует сэкономить пространство или изменить направление трубопроводов, например, в угловых или ограниченных по размеру помещениях.

Преимущества угловых узлов:

Компактность и экономия пространства, особенно в ограниченных помещениях.

Позволяет изменять направление трубопровода под углом 90 градусов, что упрощает монтаж в угловых или сложных местах.

Угловое подключение часто более эстетично, поскольку трубы располагаются вдоль стены или скрыты за мебелью.

Недостатки угловых узлов:

Немного сложнее в монтаже по сравнению с прямыми, так как требуется точное направление труб.

Может быть дороже по сравнению с прямыми узлами.

3. Однотрубная и двухтрубная системы отопления

Узлы нижнего подключения могут быть использованы как в однотрубных, так и в двухтрубных системах отопления, и каждый из этих типов систем имеет свои особенности.

1. Однотрубная система отопления

В однотрубной системе все радиаторы подключаются последовательно, т.е. теплоноситель проходит через каждый радиатор в цепочке, и затем возвращается в котёл. В такой системе узлы нижнего подключения играют ключевую роль в распределении тепла, так как вода, проходя через каждый радиатор, постепенно остывает. Поэтому в однотрубных системах важно правильно настроить распределение теплоносителя, чтобы все радиаторы в цепочке прогревались равномерно.

Для однотрубных систем используют как прямые, так и угловые узлы нижнего подключения. Важно, чтобы узлы были правильно расположены в соответствии с направлением потока воды, что поможет избежать перегрева или недогрева радиаторов.

Особенности нижнего подключения в однотрубных системах:

Установленные узлы должны обеспечивать правильный поток теплоносителя через каждый радиатор, что особенно важно для радиаторов, расположенных в конце цепочки.

Часто используются регулируемые узлы, чтобы можно было точно настроить поток воды.

2. Двухтрубная система отопления

В двухтрубной системе каждый радиатор подключается отдельно к подающему и обратному трубопроводам. Такая система позволяет поддерживать более стабильную температуру во всех радиаторах, поскольку каждый радиатор получает теплоноситель одинаковой температуры. В двухтрубной системе установка узлов нижнего подключения может быть более гибкой, так как система позволяет регулировать поток в каждом радиаторе независимо.

Особенности нижнего подключения в двухтрубных системах:

Узлы нижнего подключения могут быть установлены как на подающем, так и на обратном трубопроводе, обеспечивая равномерную подачу теплоносителя.

В двухтрубных системах можно использовать более сложные варианты подключения с возможностью регулировки потока теплоносителя в каждом радиаторе.

4. Как выбрать узел нижнего подключения?

При выборе узла нижнего подключения радиатора важно учитывать несколько факторов:

Тип системы отопления (однотрубная или двухтрубная). Для однотрубных систем важна правильная настройка потока воды через каждый радиатор, в то время как двухтрубные системы позволяют более гибко регулировать подачу теплоносителя.

Тип радиатора и его расположение. В зависимости от того, где располагается радиатор (вдоль стены или в углу), можно выбрать прямой или угловой узел подключения.

Размеры помещения. В ограниченных пространствах, например, в угловых помещениях, угловые узлы подключения могут быть более удобными и эстетичными.

Эстетика. Узлы нижнего подключения часто скрыты за мебелью или декоративными панелями, поэтому выбор правильного типа узла помогает создать более аккуратный внешний вид.

Заключение

Узлы нижнего подключения радиаторов — это важный элемент системы отопления, который обеспечивает эффективное и эстетичное подключение радиаторов к трубопроводам. Выбор между прямыми и угловыми узлами зависит от конфигурации помещения и системы отопления, а также от предпочтений в плане монтажа и внешнего вида. Правильный выбор узла подключения поможет не только улучшить внешний вид помещения, но и повысить эффективность работы системы отопления, обеспечив оптимальный комфорт в вашем доме.
